120kV/2mA直流高压发生器点击次数：3092
发布时间：2017-07-01 10:56:30 |
|---|
直流高压发生器 液晶显示 一键升压60KV注意事项：
1、为确保人身安全，在此反复提醒用户注意：控制箱及高压塔要有良好接地以及停机后的试品及高压塔的放电问题。
2、请不要遮挡控制箱的上下通气孔，并防止异物从孔中掉入，如控制箱有风扇时，应经常检查风扇是否正常运转。
3、当高压塔绝缘筒脏污时请用干布擦净，不可用酒精，汽油等有机类溶剂擦洗，可用洗涤剂清洗绝缘筒表面，待风干后，方可使用；运输或不使用时，请放入铝合金箱内。
4、换保险管时，请按保险管座旁标定的安培数更换保险管。
5、若高压屏蔽微安表上显示“LOW BAT”时，请更换9V电池，以避免测量误差，不用时，请关掉电源。
6、未经允许，请勿开启控制箱及高压塔，这会影响产品的保修。自行拆卸厂方概不负责。
直流高压发生器 液晶显示 一键升压60KV用途：
适用于电力系统各种高压电气设备（感性负载除外），特别是长电缆的直流耐压和泄露试验。
把单相50此HZ交流电源经双向可控硅的单相桥式整流器后获得的可调直流电压，经滤波进入变换器产生中频交流，经过中频升压脉冲变压器和倍压整流产生60KV，120KV和200KV直流高压，设有低压直流负反馈电路，低压直流过流分配制度电路。ZGF型中频直流高压发生器有输出电压60KV，电流2MA；输出电压120KV，电流2MA，输出电压200KV，电流2MA。并具有0.75UI＝1mA,输出电压200KV，电流2 mA。并具有0.75UI＝1Ma电压及电流显示功能

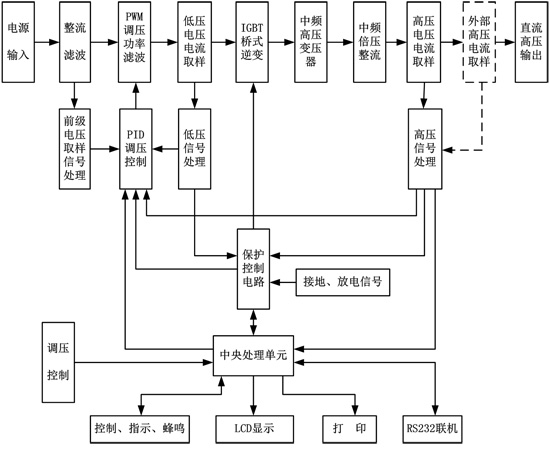

工作原理框图
产品规格
|
规 格 技术参数 |
60/2-10 |
120/2-10 |
200/2-10 |
250/2-5 |
200/300 3/2 |
其 它 等 级 |
|
输出电压(kV) |
60 |
120 |
200 |
250 |
200/300 |
600～800kV等合同 定做。 |
|
输出电流(mA) |
2-10 |
2-10 |
2-10 |
2-5 |
2-5 |
|
|
输出功率(W) |
120-600 |
240-1200 |
400-2000 |
500-1250 |
600 |
|
|
充电电流(mA) |
3.0 |
3.0 |
3.0 |
3.0 |
4.5/3.0 |
|
|
机箱重量(kg) |
4.3 |
4.3 |
4.4 |
4.5 |
8.1 |
|
|
倍压筒高度(mm) |
Φ80 ×500 |
Φ80 ×770 |
Φ110 ×770 |
Φ110 ×820 |
Φ110 ×1350 |
|
|
倍压重量(kg) |
6.3 |
9.8 |
12 |
7.6 |
12.6 |
