感应电压三倍频发生器基本原理

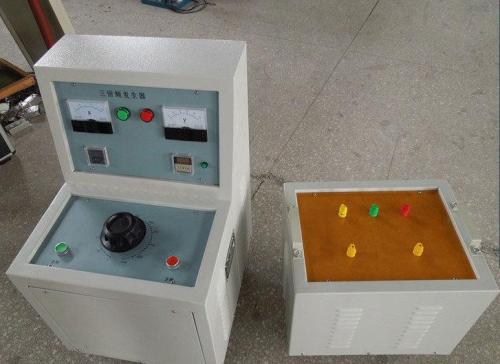

25KVA/300V三倍频变压器是利用磁路的饱和特性，取出谐波中分量zui大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。关键词：SBF--感应电压三倍频发生器，感应电压三倍频发生器，三倍频感应电压发生器
产品别称三倍频发生器、感应电压三倍频发生器、三倍频电源发生器、试验三倍频变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪
1、本公司生产的三倍频变压器操作简单、性能可靠
2、能很好地满足变压器、互感器感应耐压的需要 1、输入电压：三相380V 50HZ
2、输出电压：单相0～300V/0～500V（连续可调），频率：150HZ
3、输出容量：5KVA及以上，谐波失真：＜5%～8%
4、空载运行时间：≤5分钟
5、额定电压下的被试品持续时间：40秒
基本原理
该产品是为了满足<<电气设备预防性试验规程>>中三倍频感应耐压试验和局放试验而设计。
变压器、互感器感应耐压试验是检验该产品是否符合国家标准的一项重要试验。绕组的层间、匝间、段及相间绝缘的纵绝缘感应试验，是考验绕组是否符合要求的一个重要项目。为了提高绕组试验电压，使变压器或互感器的铁芯又不致于过饱和导致励磁电流过大，因此要使试验频率提高，一般为100Hz-400Hz.
100Hz-400Hz电源有多种方法获得，其中较适用的有：①三台变频发电机组合（100Hz-400Hz）；②三台单相变压器组合（150Hz），而zui方便的还是第②种方式。
三台单相变压器组合方式：原边为星形接法，副边为开口三角形，当铁芯未饱和时，它所产生的主磁通必然是平顶波。由于平顶波形的主磁通中含有较大分量的三次谐波磁能Φ3,三次谐波磁通频率f3=3f1,故主磁通感应出三次谐波相电势。
由于原边为星形接法，副边为开口三角形接法，铁芯工作处于饱和状态，空载电流I呈尖顶波，除基波外,其中还含有高次谐波。其高次谐波中I幅值较大，由于副边开口，三相基波分量互相抵消，只剩下三次谐波输出。
SFQ三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量zui大的三次谐波电压，作为发生器的电源，对变压器、互感器等感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。
使用环境
1、电源条件：三相380V/50Hz
2、环境温度：-25℃ - 55℃
3、海拔高度：不超过4000米
4、用于电压互感器、电机、变压器的交流感应耐压试验，以考核主从绝缘强度，也可作短时运行的150Hz电源用。
5、输入电压：AC380V50Hz
6、输出电压：300V-500V（可根据要求0-5kV）电压>300V需外接升压设备
7、波形失真：<5%
8、输出容量：3kVA-150kVA
技术参数
1、工作电源：三相交流380V ±10%50Hz
2、额定容量：3KVA-30KVA（供选择）
3、输出电压：50—500V（zui大750V）,150Hz 100—1000V（zui大 1500V），150Hz
4、容量：1－1000KVA
5、波形：正弦波，失真度小于1%
6、负载特性：阻性、感性、容性均可
技术指标
输入电压 380V 50Hz 正弦波
输出电压 250V- 1000V 150Hz 波形失真≤5%
输出容量 3kVA、5kVA、10kVA、20kVA、50kVA
空载运行时间≤5分钟
