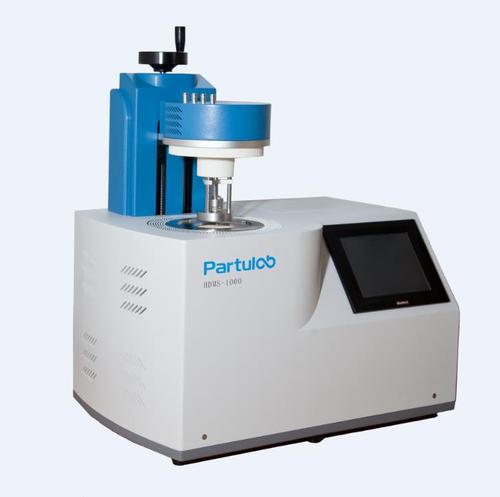

一、性能特点：
测试频率20Hz～2MHz，10mHz步进
测试电平10mV～5V, 1mV步进
基本准确度0.1%
最高达200次/s的测量速度
320×240点阵大型图形LCD显示
五位读数分辨率
可测量22种阻抗参数组合
四种信号源输出阻抗
10点列表扫描测试功能
内部自带直流偏置源
外置偏流源至40A(配置两台TH1776)(选件)
电压或电流的自动电平调整(ALC)功能
V、I测试信号电平监视功能
图形扫描分析功能
20组内部仪器设定可供储存/读取
内建比较器,10档分选及计数功能
多种通讯接口方便用户联机使用
2m/4m测试电缆扩展(选件)
中英文可选操作界面
可通过USB HOST 自动升级仪器工作程序
二、主要用途：
无源元件：电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。
半导体元件：变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析
其它元件：印制电路板、继电器、开关、电缆、电池等的阻抗评估
介质材料：塑料、陶瓷和其它材料的介电常数和损耗角评估
磁性材料：铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
半导体材料：半导体材料的介电常数、导电率和C-V特性
液晶材料：液晶单元的介电常数、弹性常数等C-V特性
三、技术参数
|
测试参数 |
C, L, R,Z,Y,X,B, G, D, Q, θ,DCR |
|
|
测试频率 |
20 Hz～2MHz,10mHz步进 |
|
|
测试信号电 |
f≤1MHz |
10mV～5V,±（10%+10mV） |
|
平 |
f>1MHz |
10mV～1V,±（20%+10mV) |
|
输出阻抗 |
10Ω, 30Ω, 50Ω, 100Ω |
|
|
基本准确度 |
0.1% |
|
|
L |
0.0001 uH ～ 9.9999kH |
|
|
C |
0.0001 pF ～ 9.9999F |
|
|
R,X,Z,DCR |
0.0001 Ω ～ 99.999 MΩ |
|
|
显示范围 |
Y, B, G |
0.0001 nS ～ 99.999 S |
|
D |
0.0001 ～ 9.9999 |
|
|
Q |
0.0001 ～ 99999 |
|
|
θ |
-179.99°～ 179.99° |
|
|
测量速度 |
快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s |
|
|
校准功能 |
开路 / 短路点频、扫频清零，负载校准 |
|
|
等效方式 |
串联方式, 并联方式 |
|
|
量程方式 |
自动, 保持 |
|
|
显示方式 |
直读, Δ, Δ% |
|
|
触发方式 |
内部, 手动, 外部, 总线 |
|
|
内部直流偏 |
电压模式 |
-5V ～ +5V, ±(10%+10mV), 1mV步进 |
|
置源 |
电流模式（内阻为50Ω） |
-100mA ～ +100mA, ±(10%+0.2mA),20uA步进 |
|
比较器功能 |
10档分选及计数功能 |
|
|
显示器 |
320×240点阵图形LCD显示 |
|
|
存储器 |
可保存20组仪器设定值 |
|
|
USB DEVICE( USBTMC and USBCDC support) |
||
|
USB HOST(FAT16 and FAT32 support) |
||
|
接口 |
LAN(LXI class C support) |
|
|
RS232C |
||
|
HANDLER |
||
|
GPIB（选件） |
||
四、温控装置：
试验温度范围：-196°C---1500°C（温度范围可选）
升温速率匀速可调
测度精度：0.5°C
温度波动度：3°C
注：该仪器未取得中华人民共和国医疗器械注册证，不可用于临床诊断或治疗等相关用途
